在上一章 《2.1 为什么齿轮箱一转一圈响好多次？—— 转频、啮合频率、边频带与阶次分析》 中，我们摸清了恒定转速下齿轮箱内部的四层物理时钟（轴转频、啮合频率、对称边频带与相会齿频），并了解了等角度重采样（阶次跟踪）的基本概念。
然而，一旦走出恒速稳态试验台、进入真实的车间与车载现场，工程师立刻会遇到一个棘手的问题——绝大多数精密执行器与减速机构，根本不是在单一恒定转速下工作的：
- 升降速连续变化工况（Run-up / Coast-down）：新能源汽车电驱减速箱、高速吸尘器风机、无人机云台电机在从 $600\,\text{RPM}$ 加速到 $3000\,\text{RPM}$（甚至上万转）的过程中，平时安静得像猫，偏偏在经过某个特定转速（比如 $1950\,\text{RPM}$ 附近）时，突然爆发出半秒钟刺耳的“嗡——”声尖叫，过了这个转速又瞬间消失；
- 有限转角往复摆动工况（Reciprocating Stroke）：汽车空调风门执行器、电动座椅调节器、隐藏式门把手、激光雷达摆镜、智能家居云台等机构，输出端受限于机械限位死挡，只能在有限角度内（例如 $90^\circ \sim 120^\circ$）做“启动加速 $\rightarrow$ 短暂匀速 $\rightarrow$ 减速刹停 $\rightarrow$ 停顿死区 $\rightarrow$ 反向回程”的周期性往复运动。
在这两类真实的变速与非平稳工况下，如果你还像测恒速电机那样，把麦克风录下的 10 秒或 40 秒音频一把塞进单次标准 FFT（快速傅里叶变换），得出的频谱图无异于在百米赛跑终点用 10 秒长曝光拍照——所有的瞬态敲击、启停换向杂音、随转速变化的啮合声以及一闪而过的壳体共振，统统被搅成一锅分辨不出眉眼的“浆糊”。
要给变速与往复运动的齿轮箱做“动态高清透视”，我们必须把静态的一维频谱图，升级为带时间轴和转速轴的“动态电影”。本章彻底抛开枯燥晦涩的积分公式，用最接地气的工程大白话，带你一步步看懂 STFT 时频语谱图（瀑布图）、角度域阶次谱（Order Map）、Campbell 坎贝尔图 与 阶次切片（Order Slice），并看看如何利用 ANSV Gear-NVH 智能声学与振动诊断系统 把隐藏的壳体共振和周期敲击一网打尽。
一、 为什么单张 FFT 是“静态独眼龙”？变转速下的三大盲区
普通 FFT 频谱仪的工作方式很简单：把你给它的整段录音从头到尾混在一起算一个总平均。它能把频率算得很准，但代价是彻底弄丢了“时间”概念——它只能告诉你“这 10 秒录音里出现过某个频率”，却完全无法回答“这个声音发生在第几秒、对应哪个转速、持续了多长时间”。
当面对升降速或往复摆动工况时，这种“算总账”的单张 FFT 会直接暴露出三大致命盲区：
| 变转速/非平稳工况现象 | 真实发生了什么？ | 单张全局 FFT 的失真表现 | 工程误判后果 |
|---|---|---|---|
| 1. 升降速频率漂移 | 23 齿齿轮从 $600\,\text{RPM}$ 升至 $3000\,\text{RPM}$，啮合频率从 $230\,\text{Hz}$ 一路滑移到 $1150\,\text{Hz}$ | 频率涂抹（变糊变矮）：原本高耸尖锐的啮合峰被摊平在 $230 \sim 1150\,\text{Hz}$ 宽达 $920\,\text{Hz}$ 的频段上，峰值暴跌 $15 \sim 25\,\text{dB}$ | 严重的齿轮啮合啸叫在 FFT 上变成不起眼的矮平小土包，导致漏判放行不良品 |
| 2. 特定转速闪现共振 | 齿轮谐波在经过 $1957\,\text{RPM}$ 的一瞬间撞上壳体 $1500\,\text{Hz}$ 固有共振区，只响了 $0.3\,\text{s}$ | 被长时间静音平均稀释：$0.3\,\text{s}$ 的剧烈轰鸣被整段 $12\,\text{s}$ 录音平均摊薄了 40 倍，彻底淹没在底噪里 | 客户投诉加速异音，工程师拿全局 FFT 却怎么也找不到峰值 |
| 3. 往复执行器正反行程不对称 | 正转（CW）很安静，反转（CCW）因蜗杆轴向止推间隙异常产生单向“哒哒”敲击，中间还夹杂换向停顿死区 | 正反行程与死区一锅乱炖：换向刹停的机械撞击、死区电流底噪与正反转信号全部叠在一起 | 分不清是正转响还是反转响，甚至把正常的换向限位撞击误判为齿轮断齿 |
怎么解决这个“算总账”的毛病呢？办法非常直观：不要把 12 秒录音一口气全塞进去，而是拿一把带窄缝的“时间滑尺”，每次只截取一小段（比如 $0.25$ 秒）算一次 FFT，然后顺着时间轴一格一格往后滑，把算出来的几百张局部频谱拼成一幅画。这就是现代 NVH 诊断的第一把核心利器——短时傅里叶变换（STFT）。
二、 短时傅里叶变换（STFT）与时频语谱图（Spectrogram / 瀑布图）
1. 什么是语谱图（Spectrogram）和瀑布图（Waterfall）？
当我们用滑动小窗口把整段录音切成几百个时间片、分别算出每个时间片的频谱后，有两种最常见的画图方式：
- 时频语谱图（Spectrogram / 平面热力彩图）：横轴是时间（或转速），纵轴是频率（Hz），用颜色的明暗冷暖来代表声音能量大小（比如在
ANSV Gear-NVH 2027中，深紫色代表安静底噪，翠绿色代表中等能量，刺眼的亮黄色代表剧烈峰值）。这就像从正上方俯瞰整片山脉的等高线彩图； - 三维瀑布图（Waterfall Plot）：把每一秒算出来的 FFT 曲线斜着一排排往后叠放，看起来像层层跌落的瀑布。
这两种图背后的物理数据一模一样。而在实际排查异音时，二维俯视的语谱图（Spectrogram）因为前面的山峰不会挡住后面的山峰，且能一眼对齐时间轴，往往比三维斜视瀑布图更好用、定位更精准。
2. 滑动窗口选多大？“看清时间”与“看清频率”的天然跷跷板
在使用 STFT 时频图时，工程师唯一需要操心的参数就是：每次截取的小窗口长度 $T_w$ 到底该选多大？
这里有一条极其朴素的物理规律：频率分辨率 $\Delta f$ 恰好等于窗口时间长度 $T_w$ 的倒数（即 $\text{窗口看的秒数越短，频率刻度就越粗糙}$）：
$$\text{频率最小刻度 } \Delta f = \frac{1}{\text{窗口时间长度 } T_w}$$这就好比你听钢琴弹音阶，形成了**“时间”与“频率”两头不能兼得的跷跷板**：
- 窗口切得太短（比如 $T_w = 0.04\,\text{s}$）—— 时间看清了，频率糊成一团： 窗口只有 $40$ 毫秒，哪怕极短的“咔哒”撞击发生在哪一毫秒都能抓得死死的。但因为看的时间太短，频率刻度粗达 $1 / 0.04 = 25\,\text{Hz}$！如果齿轮啮合主峰两侧长着相隔 $20\,\text{Hz}$ 的偏心边频带（比如 $22\text{X}$、$23\text{X}$、$24\text{X}$），在 $25\,\text{Hz}$ 的粗网格下会直接粘连成一条粗壮的色带，根本分不清有没有偏心调制；
- 窗口切得太长（比如 $T_w = 1.50\,\text{s}$）—— 静态频率极细，但在升速下自己把自己抹糊了： 窗口拉长到 $1.5$ 秒，静态频率刻度能细到 $0.67\,\text{Hz}$。但在升速工况下，这 $1.5$ 秒内电机转速已经往上蹿了 $300\,\text{RPM}$！窗口开头和窗口结尾的齿轮频率早就跑偏了好几百赫兹，结果算出来的斜线变成了断断续续、又宽又糊的马赛克台阶。
为了让你一眼看懂这个区别，我们用 ANSV Gear-NVH 仿真了一颗 $23$ 齿齿轮在 $12\,\text{s}$ 内从 $600\,\text{RPM}$ 匀速升到 $3000\,\text{RPM}$ 的声音（包含 $1\text{X}$ 轴转频、$23\text{X}$ 啮合基频及两侧 $22\text{X}/24\text{X}$ 边带、$46\text{X}$ 二倍频、$69\text{X}$ 三倍频，同时壳体在 $1500\,\text{Hz}$ 有固有模态）。看看同一段声音在三种窗口长度下的表现：

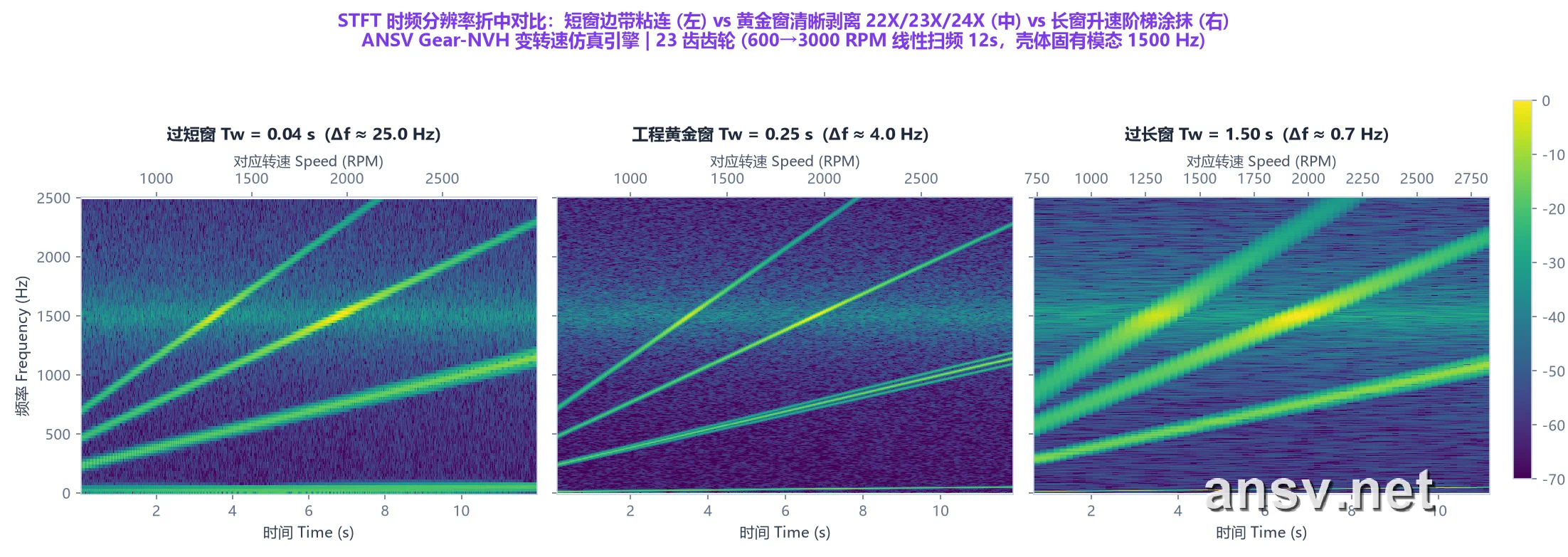

▲ 图 1：同一段升速声音在三种 STFT 窗口长度下的真实表现。左图（窗口 $0.04\,\text{s}$）频率网格太粗（$25\,\text{Hz}$），右下角 $23\text{X}$ 及其两侧的 $22\text{X}/24\text{X}$ 边频带彻底粘成了一根粗线；右图（窗口 $1.50\,\text{s}$）因为在单个窗口内转速变化太大，斜线被拖成了模糊的宽台阶；唯独中图（黄金窗口 $T_w = 0.25\,\text{s}$，频率刻度 $4\,\text{Hz}$）恰到好处，既看清了平滑的升速斜线，又把 $23\text{X}$ 主线和紧贴它的两条边带剥离得根根分明！
提示车间实战经验：变转速下怎么选窗口长度？ 记住一个傻瓜口诀：正常慢速升降速测试（每秒转速变化 $150 \sim 300\,\text{RPM}$），把 STFT 窗口设在 $0.15 \sim 0.30\,\text{秒}$ 之间，95% 的齿轮箱啸叫和边频带都能看得清清楚楚；只有在专门抓毫秒级“咔哒”硬敲击的精确时刻时，才临时把窗口调小到 $0.02 \sim 0.05\,\text{秒}$。在 ANSV Gear-NVH 2027 中，系统已根据当前转速范围为您自动匹配好了最优窗口，无需手工调参。
3. 一眼看懂语谱图：斜线、横线与竖直亮条的“看图破案口诀”
拿到一张合格的 STFT 语谱图后，老手根本不需要查复杂的数学表，而是直接看图上的三种线条方向——因为不同的机械毛病，在图上留下的轨迹形状完全不同：

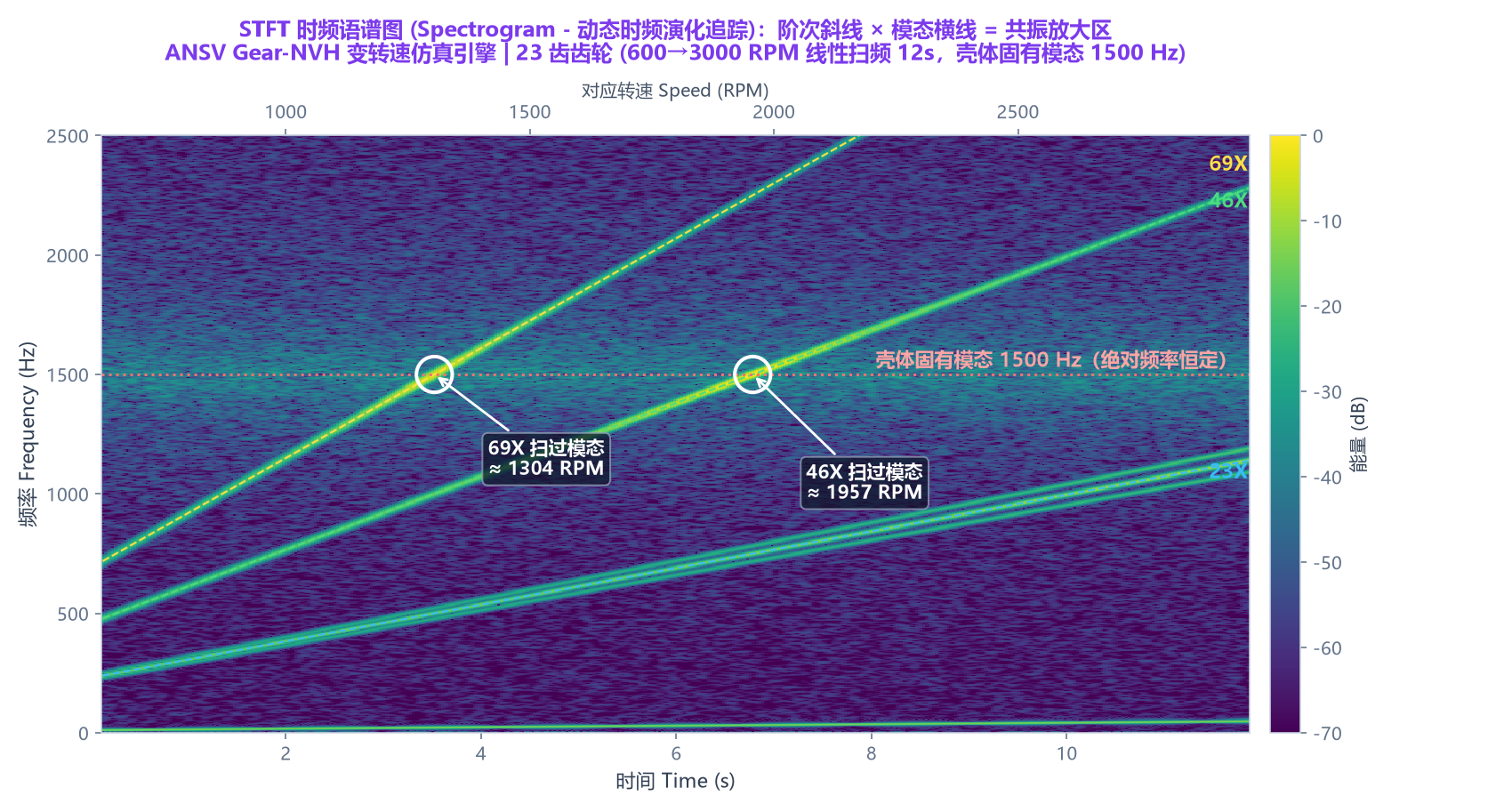

▲ 图 2：升速工况 STFT 语谱图的看图破案核心。从左下往右上斜着往上爬的亮线（$23\text{X}$、$46\text{X}$、$69\text{X}$），是跟着转速水涨船高的齿轮啮合声；水平横穿在 $1500\,\text{Hz}$ 的红虚线，是雷打不动的壳体固有频率；当 $69\text{X}$（在 $1304\,\text{RPM}$）和 $46\text{X}$（在 $1957\,\text{RPM}$）斜线撞上 $1500\,\text{Hz}$ 横线时，颜色瞬间从绿色炸成刺眼的亮黄——这就是“齿轮激振撞上壳体共振”的案发现场！
在任何一张时频语谱图上，只要记住这**“斜、横、竖”三字看图口诀**，一分钟就能定性故障方向：
| 语谱图上的线条方向 | 为什么长这样？ | 代表什么物理本质？ | 常见机械原因 | 该找谁改？（治理方向） |
|---|---|---|---|---|
| 1. 斜线（往右上爬） | 转速越快，每秒咬合次数越多，频率跟着转速成正比往上爬 | 旋转阶次声音（跟转轴绑死） | 齿轮正常啮合基频与倍频（$23\text{X}, 46\text{X}$）、齿轮偏心边带、电机转子不平衡（$1\text{X}$） | 找齿轮与转轴：做齿顶修缘/齿向修鼓、控制齿轮径向跳动、做转子动平衡 |
| 2. 横线（水平不动） | 不管电机转多快，这个频率就像音叉一样死守在固定赫兹不变 | 壳体/支架固有共振，或电网干扰 | 塑料/铝壳体薄壁固有模态、悬臂安装支架共振、消音箱驻波、$50/100\,\text{Hz}$ 电源哼声 | 找壳体与夹具：千万别盲目修齿轮模具！给壳体薄弱面加加强筋、贴阻尼片，或加固工装 |
| 3. 竖线（垂直亮条） | 某一下硬磕碰极其短促清脆，一瞬间激发出从低频到上万赫兹的全频段响声 | 周期性硬敲击脉冲（“哒哒”打齿） | 某颗轮齿磕碰毛刺/断齿、齿侧间隙过大反向打齿、电机轴承滚珠压痕、转子轴向窜动撞击 | 量两根竖线的时间差 $\Delta t$：比如每隔 $50\,\text{ms}$ 一根竖线，说明每秒撞 $20$ 次，直接锁定每秒转 $20$ 圈的那根轴！ |
三、 从角度域阶次谱（Order Map）到 Campbell 坎贝尔图与阶次切片
学会了看 STFT 语谱图，你已经超越了 80% 只会看静态 FFT 的同行。但在多级减速箱或者急加速测试中，斜着往上爬的线条一多，肉眼还是容易看花眼。为了把“斜线撞横线”的诊断做到极致清晰，工程师们又发明了三张像连环画一样紧密配合的图谱：阶次图（Order Map）、Campbell 坎贝尔图与阶次切片（Order Slice）。
1. 等角度重采样阶次图（Order Map）：把所有斜线“拉直”成水平线
为什么在图 2 里，齿轮的声音是一条斜线？因为我们的横坐标用的是“秒（s）”，转速加快时，每秒钟转过的齿数变多了，频率（Hz）自然往上斜。 如果我们换一种数数的方式——不再按“每秒钟振多少次（Hz）”来画图，而是按“输入轴每转一圈振多少次（即阶次 Order / X）”来当纵坐标，这就叫等角度重采样（COT，按固定转角采样）。
一旦把纵坐标换成“阶次（Order）”，神奇的事情发生了：

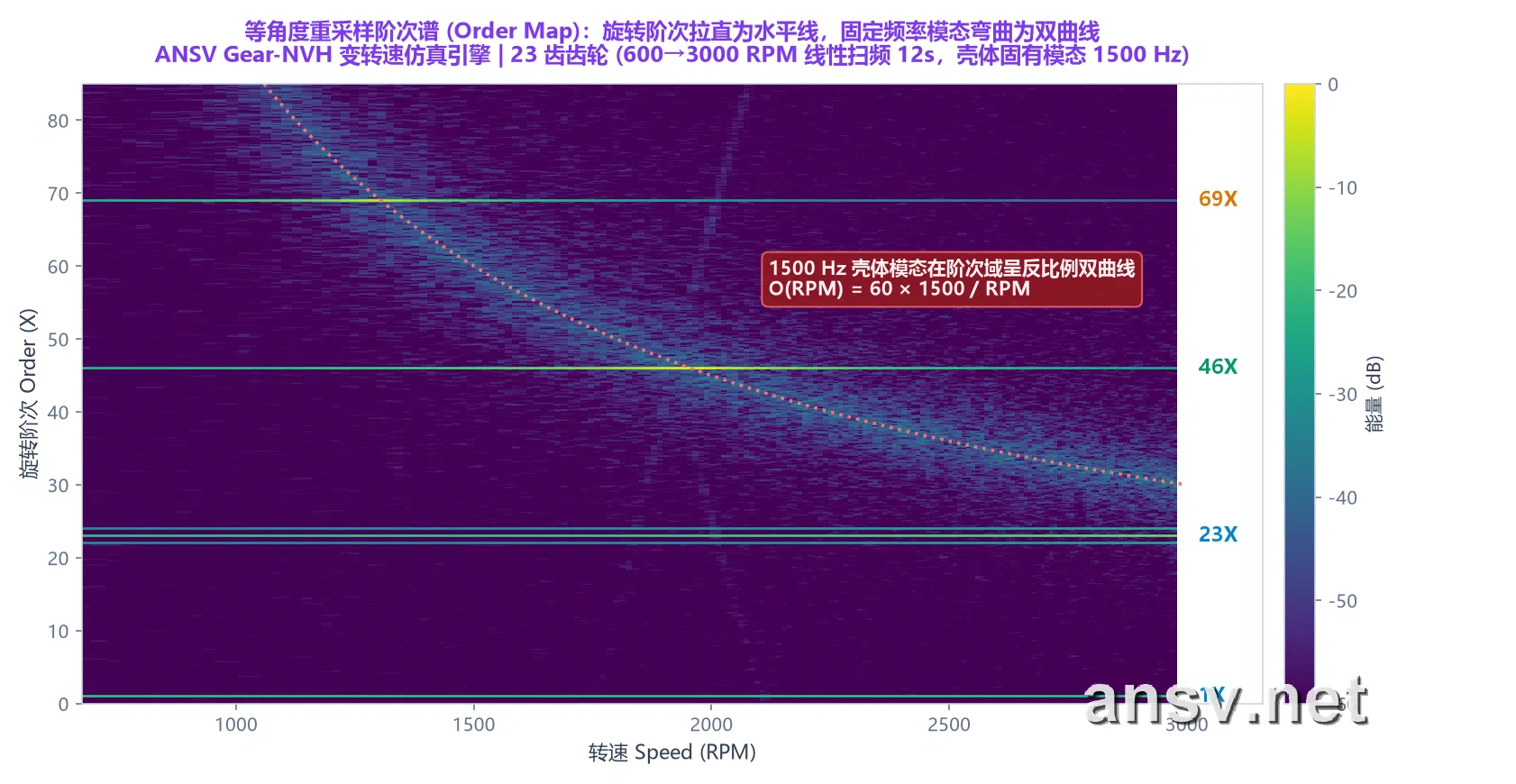

▲ 图 3：等角度重采样后的阶次谱（Order Map）。因为一颗 23 齿的齿轮，无论在 $600\,\text{RPM}$ 还是 $3000\,\text{RPM}$，轴每转一圈它永远不多不少咬合 23 次！所以在阶次图里，所有跟齿轮和轴有关的声音（$1\text{X}$、$22\text{X}$、$23\text{X}$、$24\text{X}$、$46\text{X}$、$69\text{X}$）全部被拉直成了笔直的水平线，哪怕转速剧烈波动也绝不会变糊！反过来，原本固定在 $1500\,\text{Hz}$ 的壳体模态，在阶次图里则变成了一条弯弯的红色虚线（双曲线）。
这张图的判断法则极其简单：凡是在阶次图上横平竖直的，100% 是齿轮和轴自己发出的声音；凡是弯着走的，100% 是壳体共振或外部固定频率干扰！
2. Campbell 坎贝尔图（Campbell Diagram）：一秒锁定“哪个转速会共振”
一百年前，通用电气（GE）工程师 Wilfred Campbell 为了搞清楚蒸汽轮机叶片为什么会在特定转速下震断，画出了著名的 Campbell 坎贝尔图。直到今天，它依然是汽车变速箱、电驱总成与精密减速器抓共振的“终极罗盘”。
Campbell 图的看图方法非常直观（横轴是转速 RPM，纵轴是频率 Hz）：
- 从左下角射出的斜线：代表齿轮的各个阶次（比如 $23\text{X}$ 基频、$46\text{X}$ 二倍频、$69\text{X}$ 三倍频），转速越高，频率越高；
- 水平横穿的红线：代表壳体天生的固有共振频率（比如本例中的 $1500\,\text{Hz}$，像音叉一样固定不变）；
- 斜线上的彩色圆点：圆点越鼓、颜色越亮黄，说明在这个转速下声音越响。

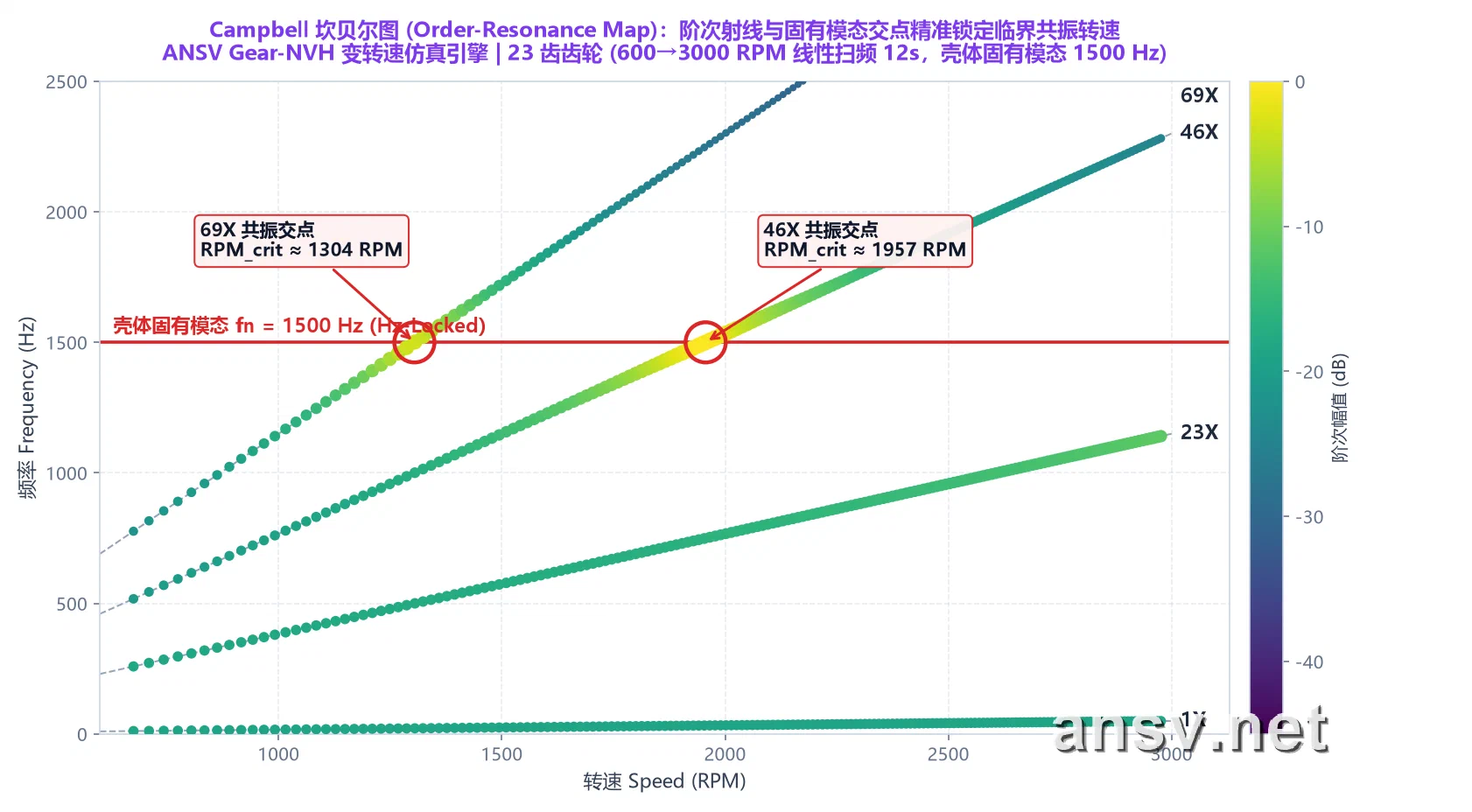

▲ 图 4：23 齿齿轮升速过程的 Campbell 坎贝尔图。顺着 $69\text{X}$ 和 $46\text{X}$ 两条斜线看上面的圆点：平时圆点又小又暗（深绿色），唯独在斜线撞上 $1500\,\text{Hz}$ 壳体模态红线的两个红圈交点处（$1304\,\text{RPM}$ 与 $1957\,\text{RPM}$），圆点突然膨胀成刺眼的亮黄色！
怎么算出这两个共振转速点呢？只需要一个小学除法口诀：
$$\text{临界共振转速 (RPM)} = \frac{60 \times \text{壳体固有频率 (Hz)}}{\text{齿轮阶次 (X)}}$$拿图 4 里的 23 齿齿轮和 $1500\,\text{Hz}$ 壳体模态口算一下：
- 三倍频（$69\text{X}$）撞上 $1500\,\text{Hz}$ 的转速：$60 \times 1500 \div 69 = \mathbf{1304\,\text{RPM}}$；
- 二倍频（$46\text{X}$）撞上 $1500\,\text{Hz}$ 的转速：$60 \times 1500 \div 46 = \mathbf{1957\,\text{RPM}}$；
- 基频（$23\text{X}$）撞上 $1500\,\text{Hz}$ 的转速：$60 \times 1500 \div 23 = \mathbf{3913\,\text{RPM}}$（已经超出了最高工作转速 $3000\,\text{RPM}$，所以在工作区内不会触发共振！）。
这就彻底解开了文章开头的谜团：为什么这台齿轮箱在 $1000\,\text{RPM}$ 和 $2500\,\text{RPM}$ 都安静得出奇，偏偏只在经过 $1304\,\text{RPM}$ 和 $1957\,\text{RPM}$ 时突然尖叫？ 因为在这两个转速下，齿轮的高次谐波正好撞上了壳体的“音叉频率”！此时去修齿轮模具纯粹是白花钱，正确做法是在壳体表面加根加强筋，把壳体模态推高，避开工作转速区。
3. 阶次切片（Order Slice）：把每条斜线的音量单独拎出来画曲线
为了更精准地对比每个阶次到底有多响，我们可以顺着图 4 中的 $23\text{X}$、$46\text{X}$、$69\text{X}$ 三条斜线，把它们在不同转速下的分贝值单独拎出来，画成三条简单的**“音量 — 转速”曲线**，这就叫阶次切片（Order Slice）：

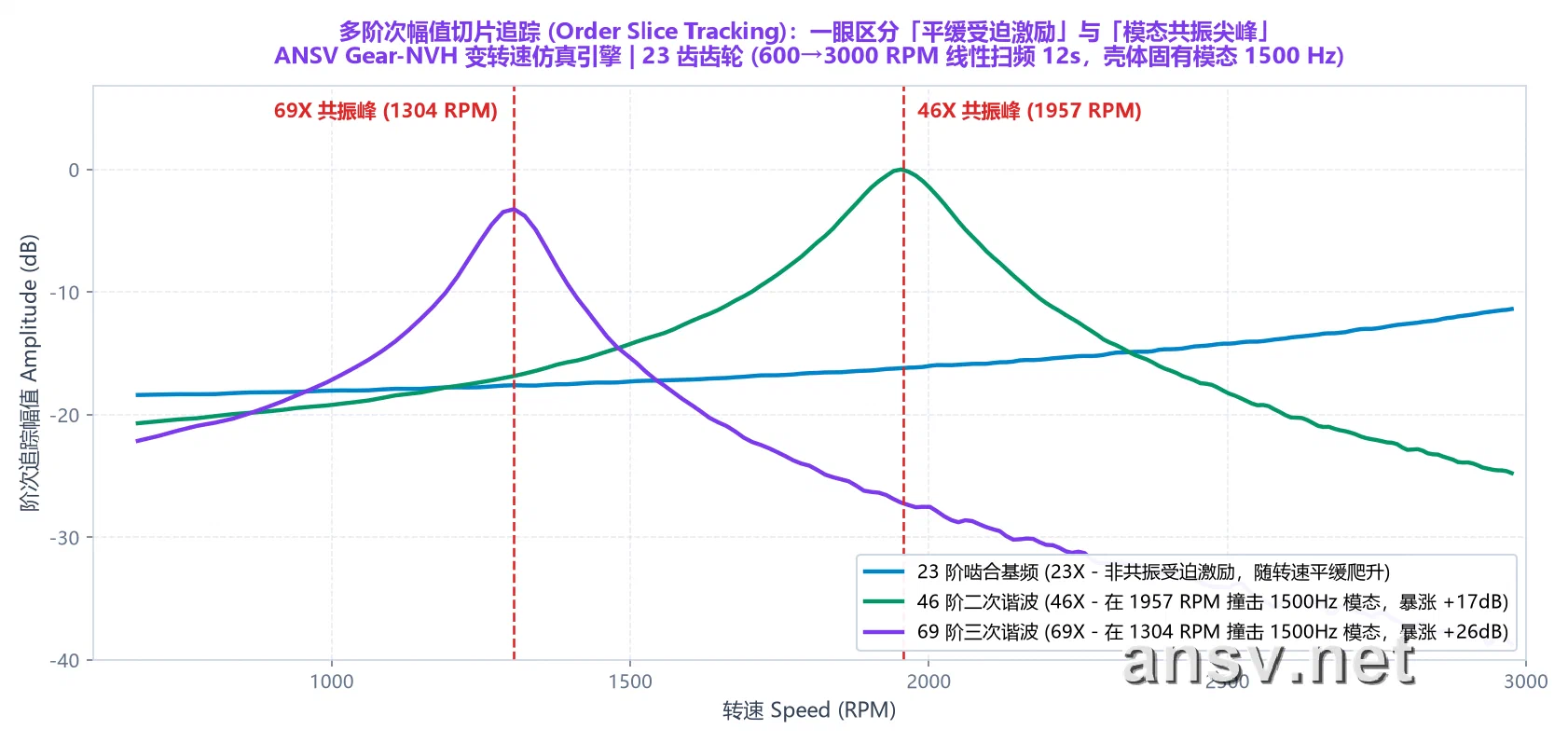

▲ 图 5：把 $23\text{X}$（蓝）、$46\text{X}$（绿）、$69\text{X}$（紫）三个阶次的音量随转速变化单独画出来的阶次切片曲线。
看图 5 的三条曲线，任何人都能一眼分清什么是**“正常随转速变大”、什么是“壳体共振放大”**：
- 蓝色曲线（$23\text{X}$ 啮合基频）—— 正常的机械受迫发声： 因为 $23\text{X}$ 全程都没碰上 $1500\,\text{Hz}$ 壳体模态，所以它没有任何突兀的鼓包，只是随着转速变快，平缓温和地上升了约 $7\,\text{dB}$；
- 绿色曲线（$46\text{X}$）与紫色曲线（$69\text{X}$）—— 抓到现行的壳体共振峰： 在平时的非共振转速区（比如 $800\,\text{RPM}$ 或 $2800\,\text{RPM}$），二倍频和三倍频的声音本来比基频（蓝线）小得多；但一走到 $1304\,\text{RPM}$ 和 $1957\,\text{RPM}$，壳体共振像大喇叭一样把原本微弱的谐波瞬间放大了 $17 \sim 26\,\text{dB}$（相当于声压幅度暴涨了 7 到 20 倍），直接鼓起两座高山反超了基频！
4. 软件实机落地：不用贴反光纸装转速计，如何用慢速扫频抓共振？
很多工程师看到这里会问：“道理我都懂了，但传统做阶次谱和 Campbell 图，得在电机轴上贴反光纸、架设几万块钱的激光转速计（Keyphasor），我们测微型减速箱和汽车执行器都是全封闭壳体，根本没地方测转速脉冲，怎么画这几张图？”
此外，不少产线测试员习惯拿稳压电源固定在单一转速（比如定死在 $1200\,\text{RPM}$）录一段音去分析。殊不知：恒速录音在 Campbell 图上只是一列原地踏步的点，根本画不出跨转速的斜线，更抓不到潜伏在 $1426\,\text{RPM}$ 或 $1565\,\text{RPM}$ 的壳体共振！
为了解决这两大痛点，我们在工程上采用了一套**“慢速升速/降速扫频 + 纯音频自动提取转速”**的实战方法：
- 慢速升速/降速测试（Slow Run-up / Coast-down）：调动程控电源旋钮（或用 PWM 斜坡），让齿轮箱在 $5 \sim 10\,\text{秒}$ 内从低速（如 $600\,\text{RPM}$）慢速平滑地升到高速（如 $1800 \sim 2400\,\text{RPM}$），再慢速滑行降下来。这就像拿着一个小锤子，从低频到高频把壳体的每一处模态挨个敲打试探一遍；
- 纯麦克风音频自动提取转速（无转速计阶次追踪）：在 ANSV Gear-NVH 2027 的独立 【⚡ 无转速计阶次追踪与 Campbell 模态共振工作台】 中，完全不需要接光电编码器！软件直接顺着录音里齿轮啮合谐波的移动轨迹（利用 Viterbi 最优路径追踪算法），自动反推出每一毫秒的真实转速曲线 $\text{RPM}(t)$，并在软件内部完成等角度重采样，一键生成完整的四联诊断图：
▲ 图 6：慢速升速/降速扫频（$600 \rightarrow 2400 \rightarrow 600\,\text{RPM}$）四联诊断原理图：左上（①）在升速（$2.4\,\text{s}$）和降速（$7.6\,\text{s}$）两次经过 $1565\,\text{RPM}$ 时，麦克风波形对称爆发两次刺耳共振；右上（②）Campbell 图上 $46\text{X}$ 阶次斜线撞上 $1200\,\text{Hz}$ 壳体模态横带，精准锁定共振靶心；左下（③）COT 等角度重采样把传统 FFT 变速涂抹的“矮胖虚线包”重新收拢成刀锋般锐利的绿色实线峰（提升 $+16.4\,\text{dB}$）；右下（④）阶次切片直观展示 $46\text{X}$ 在 $1565\,\text{RPM}$ 突起的 $+18.5\,\text{dB}$ 共振尖峰。
下面这张图就是将一段真实的 $795 \rightarrow 1846\,\text{RPM}$ 慢速升速异音录音拖入 ANSV Gear-NVH 2027 后，工作台自动解算出的实机画面：

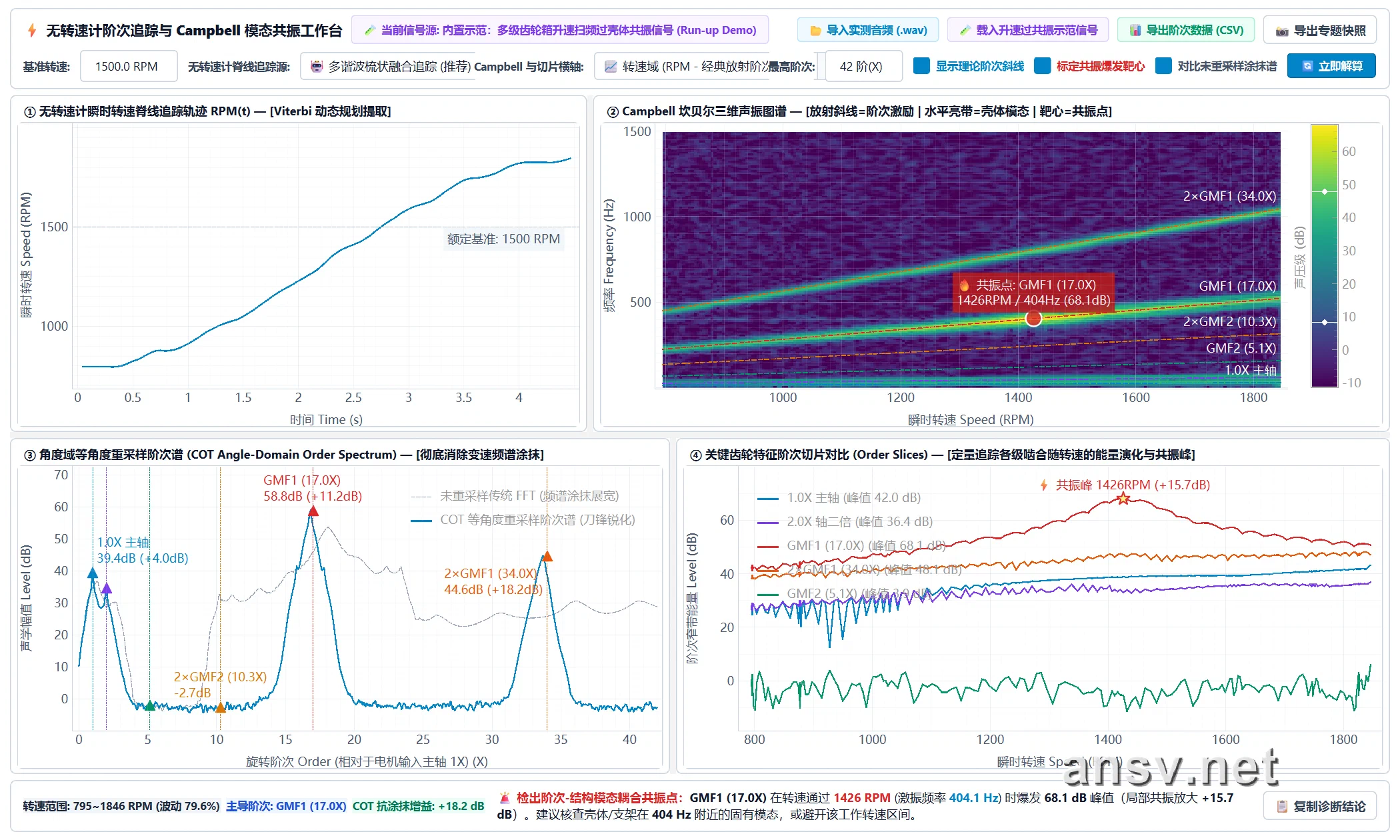

▲ 图 7：ANSV Gear-NVH 2027 独立【⚡ 无转速计阶次追踪与 Campbell 模态共振工作台】实机解算界面：左上（①）从纯音频自动提取出 $795 \rightarrow 1846\,\text{RPM}$ 升速轨迹；右上（②）Campbell 图自动锁定一级啮合 $\text{GMF}_1$（$17.0\text{X}$）在通过 $1426\,\text{RPM}$（$404\,\text{Hz}$） 时的壳体共振靶心（峰值 $68.1\,\text{dB}$）；左下（③）等角度重采样阶次谱将模糊的传统 FFT 峰值锐化提升了 $+18.2\,\text{dB}$；右下（④）阶次切片红线清晰标出 $1426\,\text{RPM}$ 处高达 $+15.7\,\text{dB}$ 的共振放大峰，并在底部自动给出工程整改结论！
四、 工业实战与工具赋能：四级复合减速箱（总速比 495.4）全链路破案
在实际产线与客诉仲裁中，除了上面演示的连续升速扫频过共振（Campbell 分析）之外，我们还会频繁遇到有限转角往复摆动执行器（正反多行程切分）、高频共振掩盖下的低频周期性硬敲击（STFT 竖直亮条 + Hilbert 脉冲包络秒表），以及**“到底是电机自己内部响，还是齿轮箱装配别劲响”的同台拆机解耦定责**。
为了避免篇幅过于冗长，我们将某型**四级复合减速执行器（两级蜗轮蜗杆 + 两级直齿，总减速比 $495.4$）从往复多行程切分、STFT 语谱图抓出 $\Delta t = 50.1\,\text{ms}$（$20.0\,\text{Hz}$）周期尖刺、五组转速（$360 \rightarrow 1900\,\text{RPM}$）变速验证，一直到纯电机空载同台解耦（20 分钟帮齿轮箱厂免除数万元盲目修模费用）**的完整 8D 破案全过程，以及 ANSV Gear-NVH 2027 智能诊断工作站 的功能详解与 7 天免费试用通道，全部整理在了下方的专题实战长文中，强烈建议结合本章搭配阅读：
👉 点击阅读完整工业实战案例与软件专题：
《Gear-Acoustic 机械异音与多级传动 FFT 频谱智能诊断系统实战解析（含四级减速箱全套破案图谱与试用申请）》
五、 本章总结：变转速与往复异音排查的“三步看图心法”
回顾本章内容，面对任何变转速（升降速扫频）或非平稳（往复摆动）工况下的齿轮箱异音，我们完全不需要背诵复杂的数学公式，只要把以下三条看图心法装进脑子里，就能在测试台前一眼看穿故障本质：
- 告别静态单张 FFT，看 STFT 语谱图先认“斜、横、竖”：
- 在变速或往复运动下，单张长时 FFT 会把移动的频率涂抹成矮平的小土包，还会把短暂的共振平均稀释掉；
- 改用带时间轴的 STFT 时频语谱图（慢速变速下选 $0.15 \sim 0.30\,\text{s}$ 黄金窗口），一眼认准三种线条：
- 斜着往上爬的线 = 跟着转速跑的齿轮啮合与转轴阶次（治齿轮和轴）；
- 横着水平不动的线 = 雷打不动的壳体/支架固有模态共振（治壳体刚度与阻尼，千万别乱改齿轮模具）；
- 竖着贯通上下的亮条 = 短促清脆的周期性硬敲击脉冲（量两根竖线的时间差 $\Delta t$，就能算出是哪根轴每转一圈在磕碰）。
- 把斜线拉直看阶次谱（Order Map），用 Campbell 图锁定“共振转速”：
- 通过等角度重采样（按转角采样），所有跟齿轮和轴同步的声音都会在阶次谱上变成笔直的水平线，转速再怎么变也绝不会糊；
- 在 Campbell 坎贝尔图上，从左下角射出的齿轮阶次斜线与水平壳体模态红线的交点，就是声音突然暴涨的临界共振转速（口算公式：$\text{共振转速 RPM} = 60 \times \text{壳体模态频率 Hz} \div \text{齿轮阶次 X}$）；
- 再配合**阶次切片（Order Slice）**把单条阶次的音量拎出来看：随转速平缓爬升的是正常受迫发声，而在某个转速突然鼓起 $15 \sim 25\,\text{dB}$ 尖峰的，就是铁板钉钉的结构共振。
- 测试方法决定成败：用“慢速升降速扫频”代替“死守单一转速”：
- 平时做研发摸底或客诉排查时，不要只定死在一个额定转速录音（那在 Campbell 图上只是一个孤立的点）；
- 养成用 $5 \sim 10\,\text{秒}$ 做一次慢速升速/降速扫频的习惯，配合 ANSV Gear-NVH 的无转速计脊线追踪工作台，不用贴反光纸装编码器，就能一次性把整台减速箱在全转速范围内的阶次啸叫与壳体共振底牌摸得一清二楚！
