摄像头模组 VCM 线性马达与闭环伺服技术手册

手机摄像头中的微型音圈马达（Voice Coil Motor, VCM）与光学防抖（OIS）执行器，是现代微机电系统（MEMS）与微型电磁直驱领域中技术集成度最高的精密伺服机构之一。

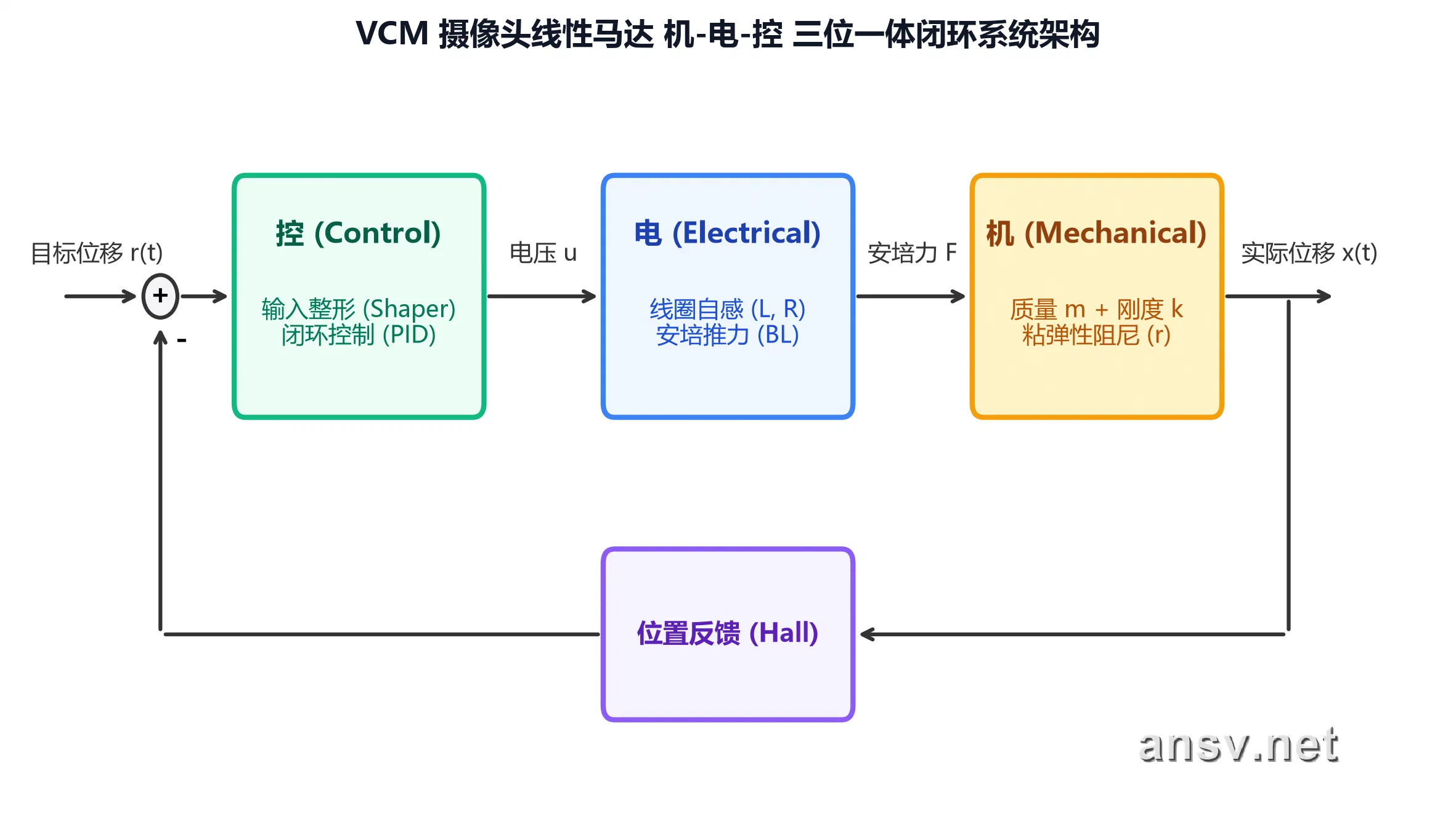

不同于仅在特定频率往复振动的触觉马达（LRA），摄像头模组中的 VCM 线性马达需要在 $0 \sim 300\,\mu\text{m}$ 的狭窄行程内实现 $\pm 1 \sim 2\,\mu\text{m}$ 级别的超精密静态定位，同时在光学防抖（OIS）中以 $1 \sim 15\,\text{Hz}$ 的高频响应实时逆向抵消人体肌肉微颤。它绝非简单的“通电吸合电磁铁”，而是一套将精密结构刚度与材料学（机）、**气隙磁链与线圈电动力学（电）以及闭环负反馈与前馈防颤算法（控）**高度耦合的微型直驱系统。

本手册按照工业级研发流程与物理控制学脉络编排，系统拆解从底层二阶物理建模、材料选型、阻尼量化，到频域 Bode 图诊断、闭环稳定裕度（GM/PM）红线管控及先进消震算法调优的完整知识闭环。

---

⚡ 摄像头 VCM 核心数学与物理动力学方程

微型音圈马达控制与仿真的本质，是对机-电-磁-热多物理场强耦合系统的精确状态解算：

1. 机械动力学回路方程（牛顿第二定律与达朗贝尔原理）

动子在轴向运动过程中，安培推力与系统惯性力、弹性恢复力、黏滞阻尼力及重力分量处于动态平衡：

$$m \frac{d^2x(t)}{dt^2} + r \frac{dx(t)}{dt} + k x(t) = F_{\text{drive}}(t) - G \sin(\theta)$$

• $m$：动子运动质量（含动子骨架与受载镜头镜组总质量，$\text{kg}$ 或 $\text{g}$）
• $r$：黏滞阻尼常数（由阻尼胶剪切黏弹性与空气阻尼提供，$\text{N}\cdot\text{s/m}$）
• $k$：悬挂弹簧片等效线弹性刚度（$\text{N/m}$ 或 $\text{mN/}\mu\text{m}$）
• $G \sin(\theta)$：根据手机拍摄倾角 $\theta$（朝天/朝地）产生的重力轴向投影干扰力

2. 电磁力发生机制与机电能量转换关系

在线圈与永磁体气隙磁场保持严格空间正交排布下（$\alpha = 90^\circ$），轴向安培推力为：

$$F_{\text{drive}}(t) = K_f \cdot I(t) = (B \cdot L) \cdot I(t)$$

• $BL$（或 $K_f$）：推力感度（力常数），表征每输入单位电流所产生的推力大小（$\text{mN/mA}$ 或 $\text{N/A}$）
• $B$：永磁回路在有效工作气隙中的平均磁感应强度（$\text{T}$）
• $L$：线圈处于有效切割磁力线范围内的导线总长度（$\text{m}$）

3. 稳态平衡方程式与位移感度

在稳态合焦位置，动子速度与加速度为零（$\dot{x}=0, \ddot{x}=0$），安培力与弹片反拉力完全抵消（忽略姿态偏差）：

$$BL \cdot I = k \cdot x \implies x_{\text{steady}} = \left(\frac{BL}{k}\right) \cdot I$$

• $\frac{BL}{k}$：位移感度（$\mu\text{m/mA}$），直接由电磁推力效率与悬挂刚度的比值决定。

4. 固有共振频率、阻尼系数与品质因数

$$f_0 = \frac{1}{2\pi}\sqrt{\frac{k}{m}}, \quad Q = \frac{\sqrt{m \cdot k}}{r} = \frac{27.3 \cdot f_0}{D}$$

• $D$：工程实测衰减率（$\text{dB/s}$），与动力学阻尼常数满足 $r = \frac{2\pi m D}{27.3}$
• 断电自由衰减回稳黄金预测公式：
  • 对焦振幅衰减 50%（$-6\,\text{dB}$）：$t_{\text{stop}}(50\%) = \frac{6}{D}\text{ (s)}$
  • 镜筒完全停稳 10% 振幅（$-20\,\text{dB}$）：$t_{\text{stop}}(10\%) = \frac{20}{D}\text{ (s)}$

5. 闭环伺服系统稳定安全边界（Bode 稳定判据）

控制回路总相位滞后达到 $-180^\circ$ 时负反馈将反转为正反馈自激发散。工程设计上必须满足双重裕度红线：

• 增益裕度（Gain Margin, GM）：相角达到 $-180^\circ$ 临界点时的开环增益安全距离，工程硬性指标要求 $\text{GM} > 8\,\text{dB}$（留出 $2.5$ 倍以上的电磁推力一致性容差）。
• 相位裕度（Phase Margin, PM）：开环增益跌落至 $0\,\text{dB}$（放大倍数为 1 的控制力边界）时距离 $-180^\circ$ 的剩余相角，工程最佳区间要求 $\text{PM} \in [40^\circ, 60^\circ]$（保证刹车反应时间，杜绝振铃）。

---

📚 手册完整章节目录与技术路线

第一章：导论与电磁直驱背景

• 1.1 为什么无人机云台用步进螺杆，手机相机却非电磁直驱不可？——旋转传动与微米级直驱物理大权衡
  从运动质量、机械背隙、高频抖动响应与响应时间，对比分析步进丝杠与电磁直驱在微米级对焦防抖上的工程抉择。
• 1.2 手机振感与共振启示：从 LRA 质量-弹簧谐振模型看直驱的物理本质
  对比触觉 LRA（单频谐振发力）与相机 VCM（全行程宽频伺服精密定位）的机电动力学共性与本质控制差异。
• 📄 1.3 摄像头线性马达二十年演化史：从定焦、开环弹片到微米级闭环伺服 (规划中)
  全景回顾手机镜头从固定焦距、步进开环弹片、霍尔磁阻闭环到多轴 OIS 悬浮光学防抖的技术迭代路径。
• 📄 1.4 自动对焦（AF）与光学防抖（OIS）的空间运动解耦与精度边界 (规划中)
  解析 Z 轴对焦推力与 X/Y/Pitch/Yaw 防抖磁通互扰抑制，量化多自由度复合执行器的空间磁场解耦。

第二章：摄像头 VCM 结构与力学物理模型

• 2.1 摄像头 VCM 物理架构解构：二阶力学平衡方程与安培推力产生机制
  基于达朗贝尔原理推导质量-弹簧-阻尼-安培力平衡微分方程，解析永磁回路有效工作气隙磁通与动子平衡。
• 📄 2.2 电磁能转换效率：推力感度（BL）与位移感度（BL/k）的物理意义与量纲拆解 (规划中)
  拆解单位电流推力感度 $BL$ 与稳态位移感度 $BL/k$，量化电磁转化效率与静态维持功耗。
• 📄 2.3 弹性悬挂系统：铍铜（BeCu）与钛铜（TiCu）合金蚀刻弹片刚度 $k$ 的工程权衡 (规划中)
  对比高弹导电合金材料的高周疲劳寿命、应力松弛、化学微蚀刻公差及防跌落塑性形变极限。
• 📄 2.4 大底时代的重载镜组挑战：动子惯性质量 $m$ 与朝天/朝地拍摄重力姿态误差补偿 (规划中)
  量化 1 英寸大底玻塑混合镜片动子重力下垂分量，解析姿态自适应偏置电流注入与动态刚度补偿。

第三章：弹性刚度与黏弹性阻尼物理参数

• 3.1 对焦与防抖的物理避震：高分子阻尼胶黏弹性剪切机理与衰减时间黄金预测公式
  通过阻尼衰减率 $D$ 与品质因数 $Q$ 推导停稳时间黄金预测公式，解析高分子点胶剪切阻尼黏弹性。
• 📄 3.2 阻尼指标的双重表征：动力学阻尼常数 $r$ 与测量衰减率 $D$ 的换算推导 (规划中)
  打通动力学阻尼系数 $r$ 与实验激光位移计测得的衰减率 $D$（$\text{dB/s}$）的量纲数学换算。
• 📄 3.3 固有共振频率 $f_0$ 与机械品质因数 $Q$：共振能量放大与防啸叫物理设计 (规划中)
  从质量与刚度推导一阶固有频率 $f_0$，通过机械 $Q$ 值控制避免闭环伺服在共振峰处发生啸叫发散。

第四章：时频域动态特性深度解析

• 4.1 时域阶跃响应全景：欠阻尼、过阻尼与临界阻尼特性及对焦拉风箱成因
  剖析欠阻尼、临界阻尼与过阻尼瞬态波形，结合 Bode 图刚度区、阻尼区与质量区透视马达频域性格。
• 📄 4.2 瞬态对焦指标拆解：上升时间 $t_r$、超调量 $M_p$ 与终极性能之王——稳定时间 $t_s$ (规划中)
  界定对焦图像清晰判定的 $2\%$ 稳态容差带，量化兼顾响应速度与无超调停稳的最佳时域指标。
• 📄 4.3 频域响应分析（FRA）与 Bode 图生成原理：透视马达性格的频域心电图 (规划中)
  详解正弦扫频激励、扫频分析仪与激光多普勒测振仪测试原理，绘制幅频与相频实测曲线。
• 📄 4.4 幅频特性“三段控制区”论：低频刚度控制区、共振阻尼控制区与高频质量控制区 (规划中)
  解析低频由弹片刚度 $k$ 主导、谐振区由阻尼 $r$ 主导、高频 $-40\,\text{dB/dec}$ 滚降由惯性质量 $m$ 主导的物理规律。
• 📄 4.5 相频特性曲线与 $-90^\circ$ 奇点：为什么 AF 要求削平共振峰而 OIS 要求高相角裕量？ (规划中)
  揭秘相频曲线通过谐振点时的相位陡降特性，平衡对焦静态平稳度与防抖毫秒级超前跟踪相位需求。

第五章：闭环伺服控制、自激红线与稳定裕度设计

• 5.1 闭环伺服控制架构：内置微米级霍尔传感器负反馈与 PID 算法锁紧位移
  详解微型芯片霍尔传感器的差分磁感应采集与数字滤波，实战双二阶 PID 极零点配置与抗积分饱和。
• 📄 5.2 闭环稳定的生死红线：$-180^\circ$ 相位滞后引发的极性反转与自激啸叫雪崩 (规划中)
  从巴克豪森稳定判据剖析相滞 $-180^\circ$ 导致负反馈变正反馈的物理成因，阐述马达啸叫飞车机理。
• 📄 5.3 闭环安全双重防火墙：增益裕度（$\text{GM} > 8\,\text{dB}$）与相位裕度（$\text{PM} \in [40^\circ, 60^\circ]$）工程量产法则 (规划中)
  制定抵御批量推力感度离散、温漂退磁与弹片疲劳软化的量产闭环稳定裕度黄金安全带。
• 📄 5.4 线圈电感 $L$ 的相滞杀手效应：为什么电压相角会下探至 $-270^\circ$？海尔贝克（Halbach）磁路优化解法 (规划中)
  解析 $R\text{-}L$ 电气回路一阶低通引入的额外相滞，利用 Halbach 集中磁通压缩线圈圈数以最小化寄生电感。

第六章：高级驱动控制算法与前沿应用

• 6.1 高级驱动调优算法：过驱动、输入整形消震、BEMF 频点追踪与双向中置马达
  详解脉冲过驱动缩短上升时间、反向制动脉冲抵消惯性动能，结合中置双向 VCM 与反电动势自适应追频。
• 📄 6.2 免传感物理干涉消振：输入整形（Input Shaping）脉冲拆分与半周期对冲机理 (规划中)
  利用 ZV/ZVD 输入整形器将阶跃指令拆解为半个共振周期脉冲，从源头激发反向振动相互干涉抵消。
• 📄 6.3 自适应环境温漂跟踪：反电动势（BEMF）微秒空窗采样与共振点实时解算 (规划中)
  在 PWM 驱动间隙采集线圈切割磁力线感应电动势，零额外硬件成本实时跟踪温漂引起的共振频点漂移。
• 📄 6.4 大底主流新架构：中置双向马达（Bi-directional VCM）的平衡设计、双向迟滞表（LUT）校准与 70% 节电机理 (规划中)
  将机械零位配置于超焦距黄金位置，正负电流双向推拉，彻底免除高频待机维持电流与发热。

---

🎯 工程师案头核心参数与工程权衡表

物理参数 / 指标	物理符号 / 单位	偏大时的技术收益	偏大时的工程代价与失稳风险	推荐工程控制范围 / 目标
推力感度	$BL$ ($\text{mN/mA}$)	输出相同推力所需电流小，功耗低、发热小	磁铁尺寸大或线圈圈数多，增加执行器体积与线圈电感 $L$	依模组尺寸最大化气隙磁密 $B$
弹片刚度	$k$ ($\text{N/m}$)	抗外力冲击好，姿态（朝天/朝地）重力下垂位移小	静态位移灵敏度低，推满全程需要极大持续维持电流，功耗激增	满足抗跌落与姿态偏差的最小值
阻尼常数	$r$ ($\text{N}\cdot\text{s/m}$)	削平共振峰，抑制环境声波共振，阶跃振铃迅速平息	爬升过渡过程缓慢（趋于过阻尼），对焦上升时间拉长	调谐至临界阻尼附近（阻尼比 $\zeta \approx 0.7 \sim 1.0$）
品质因数	$Q$ (无量纲)	低输入能量下共振点振幅放大倍数大	共振峰极度尖锐，峰值增益飙升，极易导致闭环系统自激啸叫	自动对焦 AF 要求尽量压低 $Q$ 值
增益裕度	$\text{GM}$ ($\text{dB}$)	面对量产公差、推力常数批次波动时具有充分的抗啸叫缓冲区	控制环路增益调不高，稳态误差锁紧速度变慢	$\text{GM} \ge 8 \sim 12\,\text{dB}$（留出 $2.5\sim 4$ 倍安全空间）
相位裕度	$\text{PM}$ ($^\circ$)	闭环阶跃超调量小，对焦刹车利落，无二次晃动振铃	带宽受压制，跟踪手抖等高频信号的响应能力下降	$\text{PM} \in [45^\circ, 60^\circ]$（低于 $30^\circ$ 必然拉风箱）
线圈电感	$L$ ($\mu\text{H}$ 或 $\text{mH}$)	匝数多带来更高静态磁动势	引入一阶低通电气延迟，相角下探至 $-270^\circ$，严重吞噬闭环带宽	采用海尔贝克磁路，尽量精简线圈圈数

---
